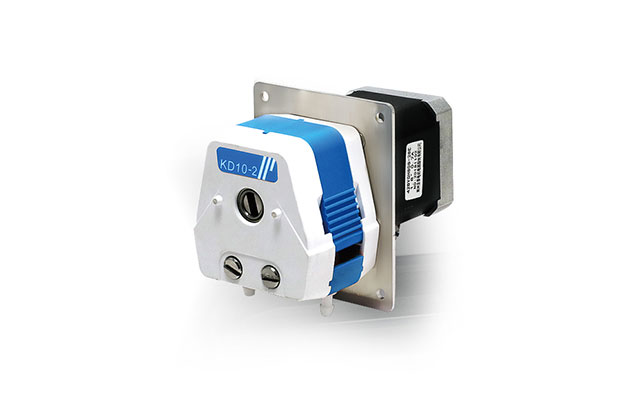

KD10系列ODM蠕動泵
- 咨詢熱線：400-618-0877
-
-
產品詳情
-
聯系我們
■雷弗KD10系列蠕動泵流量范圍0.0004~96ml/min，多個KD10泵頭可擴展到4~8個通道，靈活組合；
■ 構件均采用PVDF材料，有優良的耐化學腐蝕性；
■ 4個滾輪和特別設計的壓管結構，使液體傳輸更加平穩，脈動更低；
■ 彈性壓管裝置，可提供平穩的流量和出色的軟管壽命；
■ 外形精致美觀，結構緊湊，只需要很小的安裝空間；
■ 匹配高品質步進電機，是各種儀器、設備加液排液的理想選擇。
技術參數

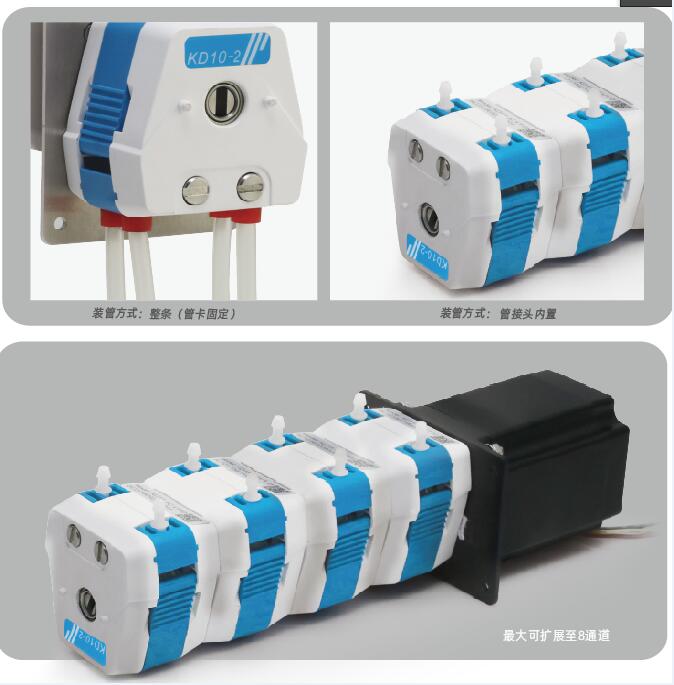

• 通道數 :KD10-1 1通道（可擴展至4通道）
KD10-2 2通道（可擴展至8通道）
• 滾輪數 :4
• 裝管方式 :整條（管卡固定）/ 內置管接頭（軟管內徑≥1.0mm）
• 輸出壓力 :≤0.1Mpa
• 凈重 :120g
• 適用電機 :步進電機（42型、57型）
流量參數
★ 以上流量數據是在常溫常壓下打純凈水測試所得，實際使用受壓力、介質等具體因素影響，僅供參考。

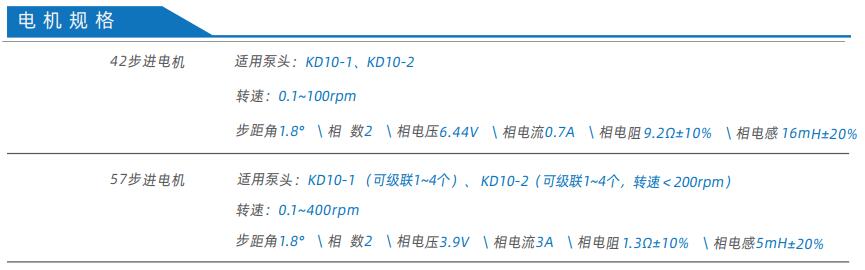

電機規格

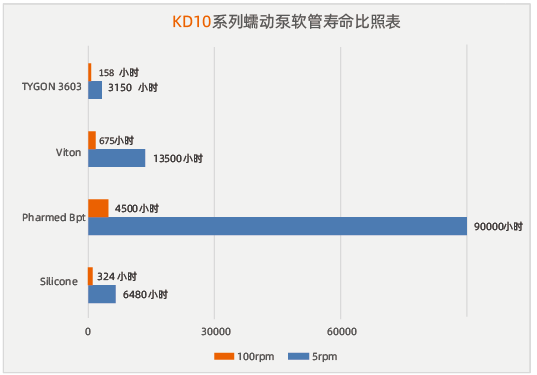

軟管壽命比照表（單位：mm）
|
軟管材質：Silicone、 Pharmed、Viton、Tygon 3603 壁厚 0.8~1mm |
||||||
| 內徑mm | 0.25 | 0.5 | 1 | 2 | 2.79 | 3.17 |
| 毫升/轉 | 0.004 | 0.018 | 0.058 | 0.16 | 0.38 | 0.48 |
| 毫升/分(連續運行轉速100rpm) | 0.4 | 1.8 | 5.8 | 16 | 38 | 48 |
| 毫升/分(間接運行轉速200rpm) | 0.8 | 3.6 | 11.6 | 32 | 76 | 96 |
電機規格
蠕動泵廠家重要提示：
如需較長的軟管壽命，使用粗管和低轉速；如需較大的流量，使用粗管和高轉速；如需較高的精度，使用細管和中高轉速；如需較高的吸程及背壓，使用較細的厚壁管和低轉速。

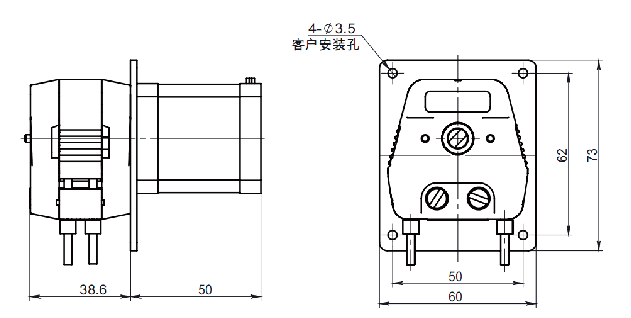

安裝尺寸圖（42步進電機）（單位：mm）

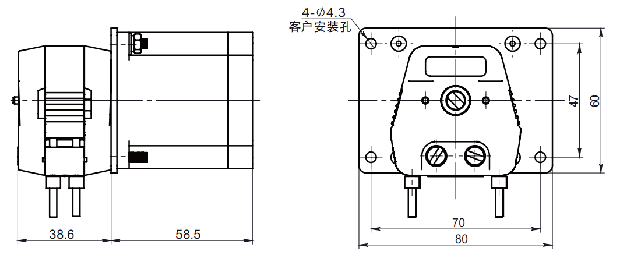

安裝尺寸圖（57步進電機）（單位：mm）
??????
